نحوه لوله کشی ساختمان

نحوه لوله کشی ساختمان تضمین کننده کارایی سیستم و آسایش و آرامش کاربران بدون توجه به اینکه چه موادی در لوله ها جریان دارد. این اصول شامل یک سری موارد کلی می شود. (از جمله اینکه مسیر لوله ها باید کمترین پیچ و خم را داشته باشد، مواد و قطر آنها باید به درستی انتخاب شود، نقشه تمام خطوط لوله باید از قبل آماده شود تا از عدم وجود پیچ و خم اطمینان حاصل شود و هزینه سرویس باید طبق لیست قیمت اتحادیه لوله کشی باشد…)

استاندارد لوله کشی آب ساختمان

لوله کشی آب به دو روش انشعاب و کلکتوری (که جدیدتر است) انجام می شود. در هر دو مورد، قبل از شروع، برنامه کاری باید توسط کارشناس طراحی و به مجری یا مجریان تحویل داده شود.
صرف نظر از اینکه چه روشی برای پیاده سازی سیستم نهایی شده است، تعدادی استاندارد وجود دارد که باید رعایت شوند. این قوانین متعدد هستند و ما آنها را برای درک آسان تر از هم جدا کرده ایم:

استانداردهای قرارگیری و محل نصب

لوله های آب سرد و گرم باید نزدیک به دیوار، سقف و به روشی غیر از روش کف نصب شوند. اگر راه حل دیگری وجود ندارد باید محل قرارگیری لوله های عمودی به گونه ای مشخص شود که طول لوله های کف تا حد امکان کوتاه شود. اگر این لوله ها به هم نزدیک شوند، در صورت نشتی فاضلاب، لوله کشی آب بی فایده خواهد بود.

لوله های آب سرد و گرم باید فاصله مناسبی از یکدیگر و سایر لوله های ساختمانی داشته باشند. تا اقدامات مربوط به عایق کاری و تعمیرات لوله کشی ساختمان به راحتی انجام شود.

لوله ها باید در عمق مناسب دفن شوند. به عبارت دیگر لوله کشی باید متناسب با عمق بستر باشد. عمق زیاد باعث افزایش فشار مواد روی لوله ها می شود، عمق کم احتمال برخورد با اجسام مختلف را افزایش می دهد. در هر دو حالت لوله ها آسیب پذیر بوده و به زودی نشت کرده و می شکند. طبق استاندارد لوله کشی آب ساختمان، در صورتی که لوله ها در فضای باز نصب می شوند، باید با مصالح مناسب در برابر عوامل محیطی عایق بندی شوند.

لوله های افقی باید شیب یکنواختی معادل (حداقل) 1 سانتی متر در 1000 سانتی متر به سمت نقاط زیرین شبکه داشته باشند. به این ترتیب لوله ها برآمدگی ندارند و در صورت لزوم می توان آنها را خالی کرد. در صورت عدم امکان، باید مسیرهای جانبی در امتداد خطوط برای زهکشی ایجاد شود. و لوله ها به صورت عمودی از این نقاط بالاتر بروند.

برای سهولت تعمیرات لوله کشی ساختمان  و همچنین مدیریت موثر مواقع اضطراری، علامت گذاری لوله ها و شیرآلات توصیه می شود.

در ساختمان های بلند استفاده از پمپ برای تامین فشار استاندارد آب در طبقات بالا ضروری است.

استانداردهای قطر و مواد لوله ها و اتصالات

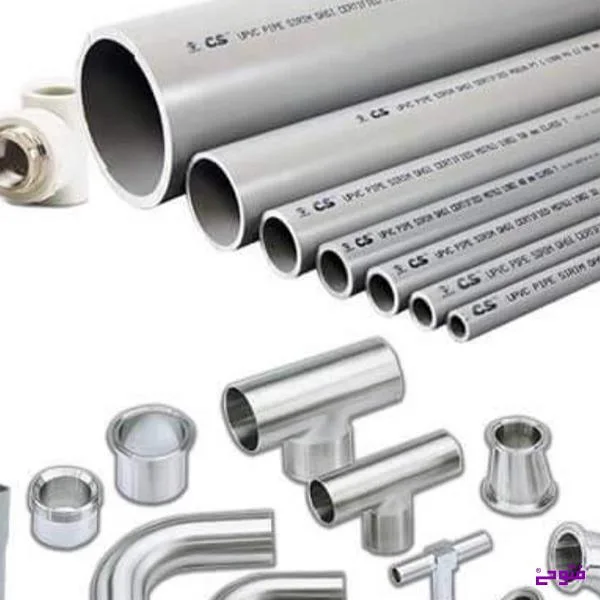

استاندارد لوله کشی آب ساختمان بیان می کند که لوله مورد استفاده برای پروژه ها نباید در برابر خوردگی آسیب پذیر باشد. به طور خلاصه، بین گزینه های موجود در بازار، لوله های پلیمری و پنج لایه بهترین مدل برای اجرای سیستم های آب خانگی هستند.

لوله های با قطر زیاد باعث ناراحتی ساکنین می شود و قطرهای کوچک باعث فشار زیاد و آسیب به خطوط می شود. قطر لوله ها باید بر اساس فرمول “سرعت جریان (آب در لوله) = سرعت جریان حجمی / سطح مقطع لوله محاسبه شود. سرعت جریان یک عدد ثابت در استاندارد سیستم مهندسی است. با داشتن این عدد و دبی مورد نیاز، قطر به دست می آید.

اپراتور باید به عملکرد و نام اتصالات لوله کشی آب تسلط داشته باشد و نوع آنها را با توجه به نوع لوله ها تعیین کند. البته استانداردهای دیگری نیز در مورد نحوه استفاده از این اتصالات وجود دارد.

به عنوان مثال:

استفاده از اتصالات فلزی در لوله کشی آب سرد/گرم مجاز نیست. و فقط می توان از نمونه های فولادی و پلاستیکی استفاده کرد.
استاندارد لوله کشی آب ساختمان حتی الامکان اجازه «جوشکاری» را نمی دهد، زیرا باعث تمرکز تنش و آسیب های بعدی می شود. اگر مواد لوله ها با هم سازگار نیستند، باید از رابط های پلاستیکی استفاده شود.
اتصال مغزی بیشتر برای لوله های با رزوه داخلی و از اتصال بشکه بیشتر برای لوله هایی با قطر نابرابر و با رزوه خارجی استفاده می شود.
برای اتصال لوله های فشار بالا، فقط باید از اتصال فلنج استفاده شود.

استاندارد لوله کشی فاضلاب ساختمان

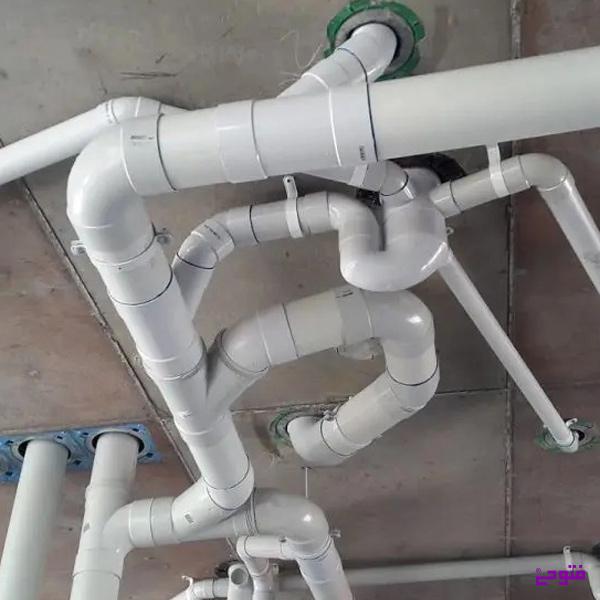

لوله کشی فاضلاب را می توان در زیر زمین یا زیر شیروانی انجام داد. به ندرت می توانید اولین حالت را در ساختمان های یک طبقه یا ویلا ببینید. اما برای آپارتمان ها و اساسا پروژه های جدید، بیشتر روش دوم انتخاب می شود. مهمترین قسمت سیستم فاضلاب لوله های افقی و عمودی است. لوله های افقی فاضلاب سرویس بهداشتی، حمام، سینک و … به لوله ها یا رایزرهای عمودی منتهی می شوند تا در نهایت به فاضلاب شهری منتقل شوند. سیستم های آب و فاضلاب، این شبکه های حیاتی شامل استانداردهای دقیق تری هستند. این استانداردها که به دفع صحیح زباله و کاهش هزینه تعمیرات کمک می کنند عبارتند از:

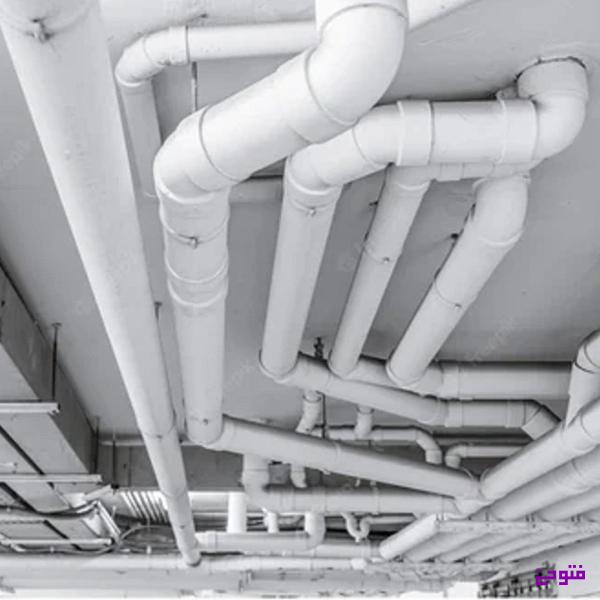

استانداردهای نصب لوله

یکی از اساسی ترین استانداردهای لوله کشی این است که زهکشی آشپزخانه و حمام باید از یکدیگر جدا باشند. این کار برای حفظ بهداشت آشپزخانه و جلوگیری از انتشار بوی نامطبوع در آن انجام می شود.

طبق قوانین و همانطور که در نقشه باید رعایت شود، لوله های فاضلاب نباید از اتاق آسانسور، بالای تابلو برق و بالای کانال های هوا عبور کنند.

لوله های سیفون U شکل باید در تمام قسمت ها (آشپزخانه، حمام و …) به درستی نصب شوند و نمی توانند وارد خانه شوند.

لوله های تهویه نیز باید با بالاترین حساسیت اجرا شوند. این لوله ها نه تنها به از بین بردن بوی نامطبوع کمک می کنند، بلکه از تخلیه آب سیفون جلوگیری کرده و به تخلیه فاضلاب کمک می کنند. طبق استاندارد لوله کشی فاضلاب، لوله های افقی سیستم برای اجرا باید دارای شیب مناسب و یکنواخت 2 درصد (تا 5 درصد نیز ایده آل است) باشد. شیب کمتر منجر به کاهش یا قطع جریان فاضلاب می شود. شیب زیاد همچنین منجر به تخلیه آب، باقی ماندن جامدات در لوله ها و گرفتگی می شود.

هنگام قرار دادن لوله ها روی زمین توصیه می شود از قطعات مقوا در فضای خالی زیر لوله ها استفاده شود. این کار از لرزش و ترک خوردن لوله ها جلوگیری می کند. روی لوله ها را با ملات می پوشانند تا محکم شوند. اما در نهایت وزن شیرها، شیرهای اصلی و فرعی، کلکتورها و… نباید روی لوله های فاضلاب سنگین باشد. لوله های پلاستیکی باید عایق بندی شوند تا نور خورشید و دمای پایین در زمستان به آنها آسیب نرساند و ترکیدگی ایجاد نشود.

در آپارتمان هایی که بیش از ده طبقه هستند باید هواکش کمکی در مسیر لوله ها تعبیه شود. فاضلاب بهداشتی نیز باید از فضای مسکونی طبقات پایین عبور کند.

اتصال صحیح لوله کشی به فاضلاب شهری یکی دیگر از اصول است. لوله کف شوی تراس و بالکن نباید به فاضلاب شهری متصل شود. لوله های آب باران، پارکینگ، حیاط و زیرزمین هم همینطور است. این فاضلاب ها باید وارد چاه جذب ساختمان شوند.

در نقاطی که لوله های عمودی به افقی متصل می شوند، باید شیرهای بازرسی نصب شوند. البته به گونه ای که دسترسی به آنها کاملا ساده باشد.

نصب مخزن رسوب در لوله کشی را نیز نباید فراموش کرد. این دستگاه ذرات جامد و چربی ها را جذب کرده و کارایی سیستم را بهینه نگه می دارد.

در نهایت بعد از نصب لوله های فاضلاب و قبل از نصب سینک و سایر تجهیزات استاندارد لوله کشی فاضلاب انجام یک سری آزمایشات را ضروری می داند. برای بررسی استحکام لوله ها و رفع ایرادات احتمالی در اتصالات آنها باید آزمایش 15 دقیقه ای با فشار 6 متر آب انجام شود. در صورت عدم وجود مشکل می توان سینک، کاسه توالت و … را نصب کرد. در غیر این صورت ابتدا باید عیوب رفع شود.

اصول لوله کشی گاز ساختمان

در گام اول طراح نقشه برای حفظ ایمنی کاربران در برابر خطرات احتمالی و همچنین ایمنی خطوط لوله گاز در برابر آسیب های مختلف باید این قوانین را رعایت کند. در مرحله بعد اپراتور (مورد تایید اتحادیه تاسیسات مکانیکی) باید نهایت دقت را در این اصول رعایت کند. این سیستم ها می توانند توکار و روکار نیز باشند، اما روش اول محبوبیت بیشتری دارد.

استانداردهای قرارگیری و محل نصب لوله گاز

لوله های گاز هر واحد باید از همان واحد عبور کند. البته بدون عبور از کانال کولر یا مسیرهای مشابه.

طبق اصول لوله کشی گاز ساختمان برای خم شدن لوله ها باید از خم کن لوله استفاده کرد. حداکثر خمش 90 درجه است که باید بدون خمیدگی و ترک باشد.

گاز شومینه بدون ترموکوپل ممنوع است (در واقع تمام وسایل گازسوز باید دارای ترموکوپل باشند تا در صورت خاموش شدن شعله گاز قطع شود). شومینه فقط در قسمت پذیرایی مجاز است و نباید تنها وسیله گرمایشی باشد.

قبل از هر وسیله گازسوز باید یک شیر قرار داده شود. حداقل فاصله مجاز این شیر از جعبه فیوز یا کلید برق 10 سانتی متر می باشد. همچنین، ترجیح داده می شود که تعداد وسایل گازسوز در فضای داخلی تا حد امکان کم باشد (و همچنان کارآمد باشد). عدد مناسب برای هر واحد به جز آپارتمان های با بالکن کمتر از 6 متر “4” است. مشعل های گاز باید دارای دودکش مجزا با کلاهک H باشند. مسیر لوله دودکش باید کوتاه و ایمن باشد. نباید از تیرها و تیرها عبور کند و به هیچ وجه از استحکام ساختمان بکاهد. همچنین، دودکش باید تا حد امکان عمودی باشد. اگر افقی شدن مسیر اجتناب ناپذیر است (تا 1.5 متر) باید از زانویی 45 درجه استفاده کرد.

با توجه به اصول لوله کشی ساختمان (و مشابه سایر تاسیسات)، محل دریچه های قطع گاز و سایر نقاط اضطراری باید در سیستم با علامت مشخص شود. ساختمان های خاص باید دارای شیر قطع اتوماتیک گاز باشند.

شیرهای گاز باید از مدل توپی ربع گرد انتخاب شوند.

اگر دو یا چند رایزر از یک رایزر منشعب شده باشند، فاصله افقی بین این دو رایزر باید 12 سانتی متر باشد. حداکثر فاصله رایزر روی قفسه و دیوار پشت آن 5 سانتی متر است. شفت و رایزر باید در یک راستا باشند.

یک متر جداگانه برای هر واحد باید روی دیوار در نقطه ای که در معرض هوا قرار دارد نصب شود. طبق اصول لوله کشی گاز ساختمان فاصله مناسب آن از سیم کشی، کنتور برق و دستگاه شعله به ترتیب 10، 50 و 100 سانتی متر است.
